Projekte und Referenzen aus Labortechnik und Laborautomatisierung

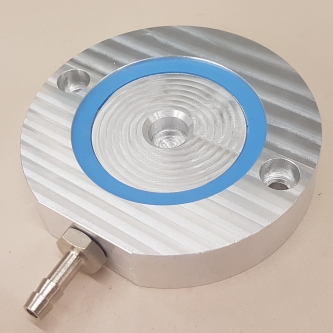

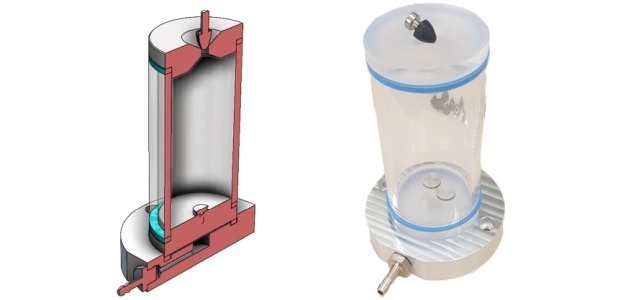

Vakuumzerstäuber für REM Probenträger

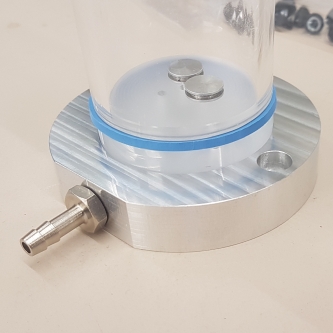

Um Proben für die Elektronenmikroskopie (REM) optimal auf klebende Oberflächen zu verteilen wurde ein möglichst einfach zu handhabender Aufbau für einen Zerstäuber gewählt. Die Probe wird in der Mitte des Deckels in unmittelbarer Nähe zum Dichtstopfen positioniert, anschließend die Kammer mit Vakuum beaufschlagt. Durch entfernen des Dichtstopfens wird die Probe schlagartig in den Zylinder gesaugt und optimal verteilt. Am Boden können bis zu 3 Probenträger gleichzeitig mit der Probe bestäubt werden.

Vorteile
· Geringe Abmessungen
· einfach zu reinigen
· Komponenten können einfach ausgetauscht werden

Arbeiten
· Entwicklung und Konstruktion des Aufbaus
· Herstellung der Einzelkomponenten und Zusammenbau

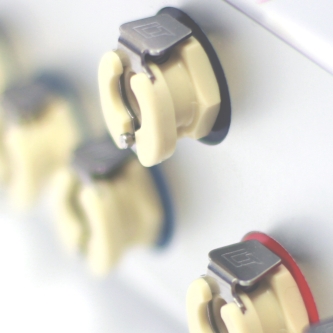

Beschichtungsanlage für Laboranwendungen

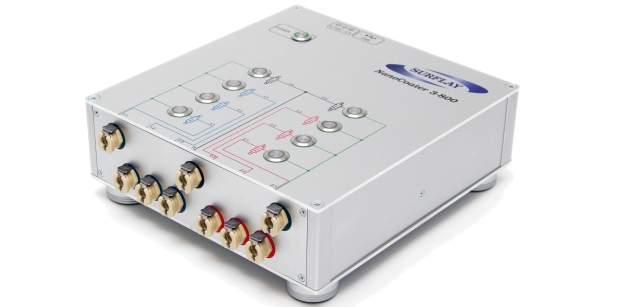

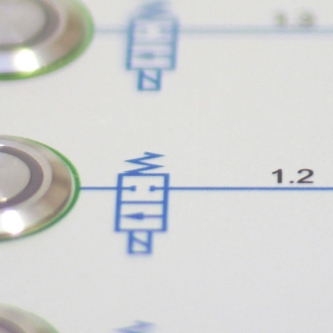

Für Beschichtungen (speziell Layer by Layer) im Labormaßstab wurde der NanoCoater entwickelt. Er verfügt über eine spezielle Ventilschaltung, welche ein vermischen von verschiedenen Fluiden verhindert. Das Gerät kann über eine anwenderfreundliche Software gesteuert werden. Hierfür werden die gewünschten Beschichtungsabläufe in der Software hinterlegt.

Arbeiten
· Entwicklung der Fluidik und Elektronik
· Entwurf, Gestaltung und Konstruktion des Aufbaus

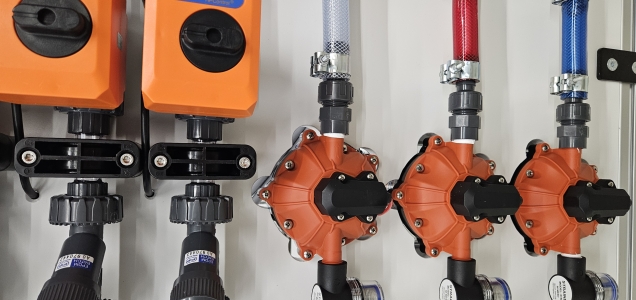

Beschichtungsanlage für Wassermembranen

Zur Beschichtung von Crossflow Membranen bis zu 6m² wurde diese Anlage samt Steuerung entwickelt und aufgebaut. Ein spezielles Rückspühlverfahren ermöglicht bei dieser Anlage die Beschichtungslösungen zu einem Großteil wieder zu verwenden.

Arbeiten
· Entwurf, Gestaltung und Konstruktion des Aufbaus
· Entwicklung der SPS-Steuerung inkl. Schaltschrankaufbau
· Aufbau der Fluidik und PVC-Verohrung

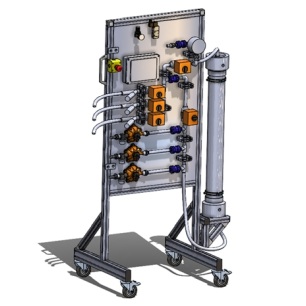

Gesamtansicht der Konstruktion der Beschichtungsanlage

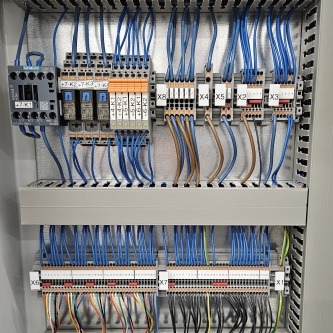

Detailansicht des Schaltschranks der Beschichtungsanlage

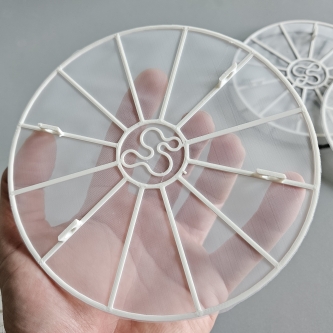

Individuelle Filtersiebträger

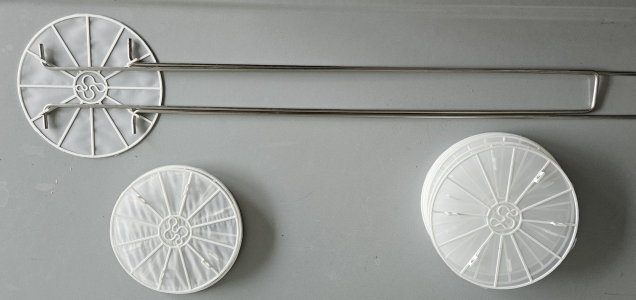

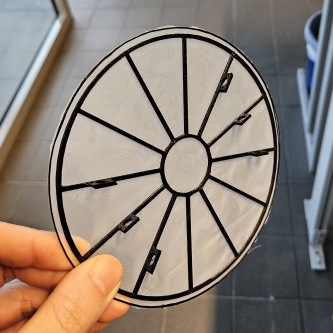

Zum Filtern von Flüssigkeiten in schwer zugänglichen Gefäßen wurde ein Filtersieb entwickelt welches mit Hilfe von 3D Druck hergestellt werden kann. Dabei sind die Formen der Filtersiebe völlig frei wählbar. Im Beispiel wird das Filtersieb mit 2 gebogene Haltestangen erst hochkant in das Gefäß getaucht. Durch die Haltstangen kann dann das Filtersieb im Gefäß richtig ausgerichtet werden. Dadurch kann beim Herausziehen das Medium im Gefäß gefiltert werden, wobei das Medium im Gefäß verbleibt. Andere Anwendung mit 3-D gedruckten Sieben sind natürlich auch denkbar.

Arbeiten
· Entwicklung und Konstruktion der Siebträger
· optimierung der 3D-Druck Parameter
· Herstellung einer Kleinserie im 3D-Druck

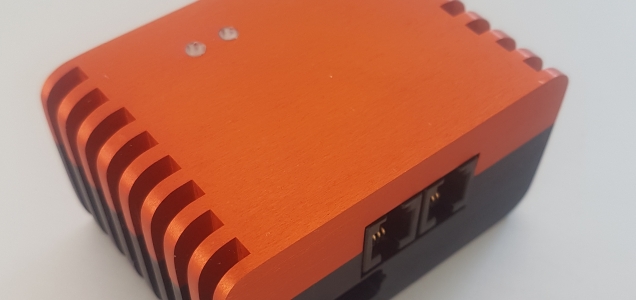

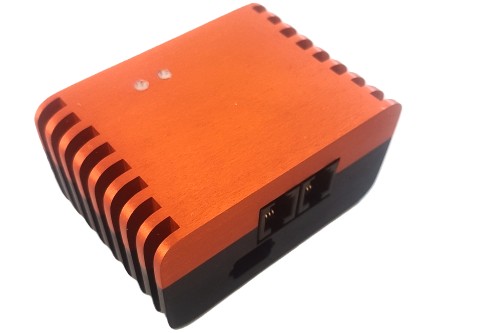

Telefonnummer Übertragung für analoge Telefone

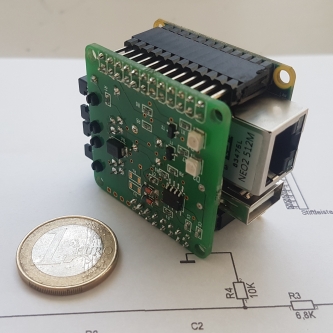

Es handelt sich um ein kompaktes Gerät zur Erkennung der Telefonnummer des Anrufers bei analogen Leitungen. Die Nummer wird sofort über eine Netzwerkverbindung einem Server übermittelt. Der Einsatzzweck ist die Automatisierung sowie Optimierung von Buchungssystemen und die Unterstützung der Mitarbeiter zur Eintragung der Kunden.

Arbeiten
· Entwurf und Gestaltung de Produkts
· Entwurf der Schaltung und Implementierung vorhandener Komponentne
· Konstruktion
· Prototypenbau und Musterfertigung

Fakten
- Aluminiumgehäuse eloxiert, gleichzeitig als Kühlkörper ausgeprägt
- Sicherheitselektronik und Trennung der analogen Leitung zur Netzwerkleitung
- Energieversorgung über standard USB Netzteil
- Linuxsystem zur Verwendung eigener Skripte

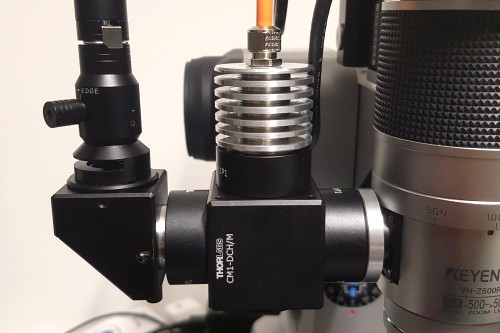

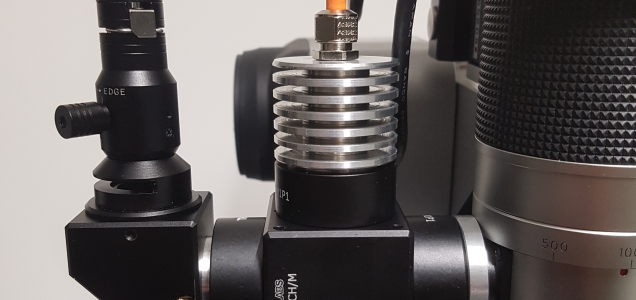

Beamsplitter für KEYENCE Mikroskop

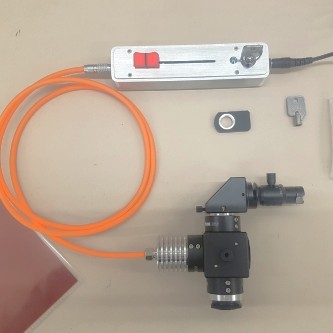

Zur Untersuchung der Fluoreszenz, wurde für ein KEYENCE Mikroskop eine HighPower UV-LED inkl. Kühlkörper und Steuerung / Fader entwickelt und mit den passenden Beamsplitter Komponenten kombiniert.
Arbeiten
· Entwurf und Konstruktion & Elektronikentwicklung
· Fertigung und Inbetriebnahme

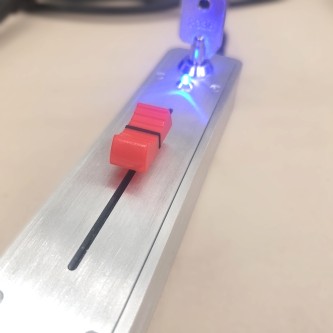

Durch den Einsatz eines Beamsplitters konnte die bisherige Beleuchtung des Mikroskops bestehen bleiben und zwischen den Lichtquellen durch faden gewechselt werden. Aufgrund er erhöhten Leistung der UV LED wurde der Fader mit einem Schlüsselschalter versehen um unbefugte Benuztung und ungewünshte Exposition von UV-Licht zu verhindern.
